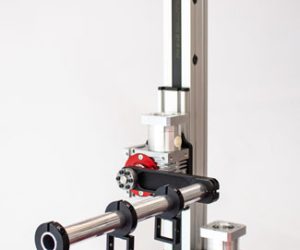

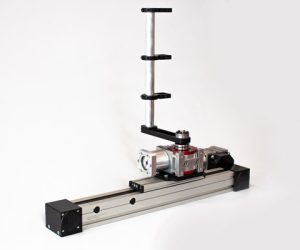

Linearführung QSZ
- Zahnriemenantrieb
- Hohe Lastaufnahme
- lange Verfahrwege >6000 mm
- Reinraum
Funktion:

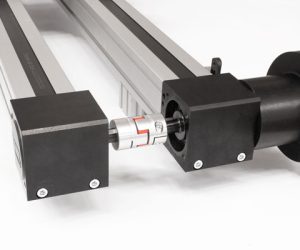

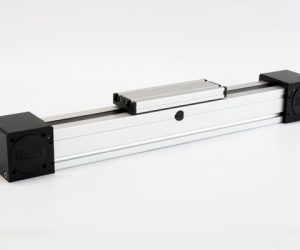

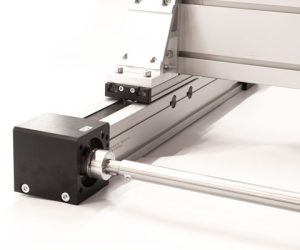

Der Führungskörper besteht aus einem Aluminium-Vierkantprofil, in dem eine Schienenführung integriert ist. Der mit den Laufwagen verbundene Führungsschlitten wird über einen Zahnriemen verfahren. Die Zahnscheiben haben an je einer Seite standardmäßig eine Kupplungsklaue. Über eine Spannvorrichtung im Führungsschlitten ist ein einfaches Nachspannen des Zahnriemens möglich. Gleichzeitig können hiermit bei parallel angeordneten Lineareinheiten die Schlitten symmetrisch ausgerichtet werden.

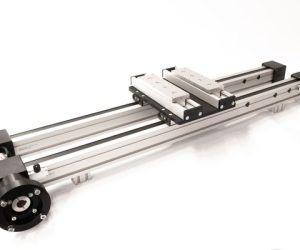

Besonders lange Verfahrwege möglich. Mehrteilig durch sichere Stoßverbindung mit planen Profilflächen und Verbindungskomponenten, stoßfreie weiche Übergänge, versetzte Führungsschiene für eine perfekte Profilstabilität, Einbaulage unabhängig.
Diese Lineareinheit ist für den Reinraumbetrieb der Luftreinheitsklasse ISO Klasse1 (gemäß DIN EN ISO 14644-1) geeignet.
Beliebig, max. Länge aus einem Stück 6.000 mm.
T-Nuten
Über T-Nuten und Montagesätze. Die Linearachse ist mit jedem T-Nutenprofil kombinierbar.

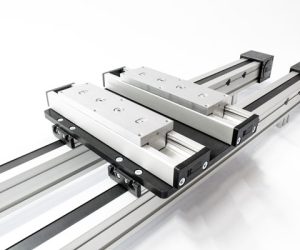

Standardmäßig ist der Schlitten auf zwei Laufwagen gelagert, der an einer Position gewartet
werden kann. Bei Verlängerung des Schlittens kann die Anzahl der Laufwagen erhöht werden.
HTD mit Stahlgewebeeinlage, spielfrei bei Drehrichtungswechsel,
Wiederholgenauigkeit ± 0,1mm
