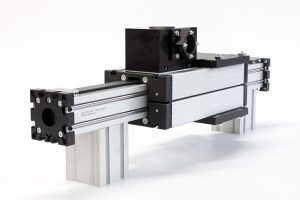

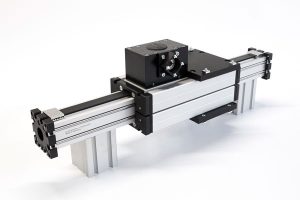

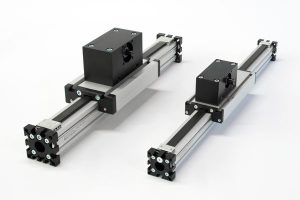

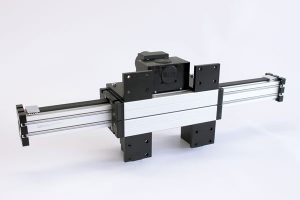

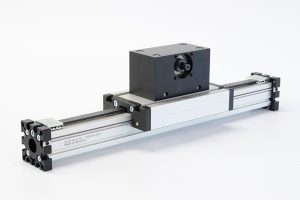

Linearführung ELSZ
- Zahnriemenantrieb
- Omegasystem
- vertikale Einbaulage
- Wahlweise mit verstärktem Riemen
Funktion:
Der Führungskörper besteht aus einem Aluminium-Vierkantprofil mit seitlich parallel, formschlüssig einliegenden, gehärteten Stahlwellen. Auf dem Führungskörper bewegt sich der Führungsschlitten mit einliegenden, spielfrei einstellbaren Linearkugellagern, der auf den Wellen über einen Zahnriemen verfahren wird. Die Zahnscheibe ist mit wartungsfreien Kugellagern ausgerüstet. Über eine Spannvorrichtung an den Endstücken ist ein einfaches Nachspannen des Zahnriemens möglich. Gleichzeitig können hiermit bei parallel zugeordneten Lineareinheiten die Schlitten symmetrisch ausgerichtet werden.
Einsatz: als Vertikalachse in einem Portalsystem; als Horizontalachse sind trotz Nutzlast am Führungsschlitten sehr lange Hübe realisierbar.
Beliebig, max. Länge aus einem Stück 6.000 mm.
T-Nuten
Über T-Nuten und Bohrungen im Lagerstück, Montagesätze.
TD mit Stahlgewebeeinlage, spielfrei bei Drehrichtungswechsel,
Wiederholgenauigkeit ± 0,1 mm.
